这是一个基于树莓派的一体机项目。项目的目标是以最少的线缆建造一个基于树莓派的计算机系统。我想我已经成功了。注意到有一根电源线从框架伸向左边，它是这个系统唯一一根吊在外面的线缆。
这个项目受到了最近两件事的启发。一个是我的办公室换了新地毯。所有的东西需要被挪出去再搬回来。我的办公室有4台电脑。即使使用了KVM交换机我只需要一套显示器，鼠标和键盘，我还是需要处理那一堆噩梦般相互纠缠在一起的电线。另一个是我家里电脑上的UPS系统挂掉了应该换一台新的。然后，这又有一大堆缠的乱七八糟的线要处理(我家里的电脑数量比我工作的地方还要多)。总之，我已经受够这些电线们了。我倒是想看看我到底能不能做出一台只需要一根电源线而不再有其他线缆的电脑。我也想看看我能不能给我的树莓派找个更好的地方安家而不是让它躺在我的桌子上像个病人一样插满了各种电线。然后，我就想到了这个点子。
点击图片可以看全图。
下面是所需的东西：
- model B型树莓派
- 树莓派外壳(我的是Adafruit产的)
- USB无线网卡
- HDMI转VGA转接头
- 内置USB hub的纯平显示器(内置扬声器更好啦)
- USB供电立体声扬声器(如果显示器内置就不需要了)
- 无线键盘鼠标
- USB A转USB B短线*
- USB A转micro USB短线*
- VGA视频短线*
- 魔术搭扣
- 理线带
#现在我手头已经有HDMI转VGA转换头了。你也可以用HDMI转DVI转换头如果使用DVI输入。
*代表8-12英寸长。你可以在网上的很多地方找到这么短的线缆。我是在Ebay上买到的。短线不是绝对需要的，但是我实在不想看到那些丑陋的线缆在显示器后面缠了一圈又一圈。
下图是一张我最开始体验树莓派电脑时拍的照片。我在一张8G的SD卡上烧入了”wheezy”系统并且开始体验树莓派能做些什么。它由一个树莓派，一个塑料外壳，一个有源USB hub，一个HDMI转VGA转换头，一个偶尔使用的1TB USB硬盘，一个无线网卡和一大堆线缆组成。这里树莓派和USB hub都需要供电。树莓派和Hub使用3V的USB线相连。从KVM交换机伸出的线缆一根连着从HDMI转过来的VGA接口，另一根连着USB hub。无线网卡插在树莓派的另一个USB口上。
这是个正常工作的系统，但是不够整洁。事实上，这些乱七八糟的线好几次从桌上滑到了地上。我必须把它们收拾整齐。这有点困难，需要把它们缩短短塞到一个大盒子里。一定会有更好的办法。所以我决定做一个树莓派一体机。
下面是一张一体机的背面图。这一切都得归功于那个内置有源USB hub的显示器。它极大的简化了项目并使它变得整齐，也减少了两根电源线。这个显示器有4个USB口，这对于一个基本系统的运行来说已经足够了，并且空出了一个来插别的设备。两个底部的和一个侧面的USB口都被占了，留下了另外一边的USB口来插别的设备。如果这个显示器带HDMI输入和内置扬声器那就更好了。算了，我的显示器已经是这样了，有时候不花钱的东西才是一个项目最好的部分。
我还是需要买一些东西。下面是一张我购买的特别短的线缆照片，它们使得这个项目更整洁。我想要把长线缆的数量压缩到最小使得他们不会在显示器后面缠一圈又一圈。最上面是USB A转USB B线，下面的是VGA短线，最鲜明的是USB A转micro USB短线。我在eBay上买到了它们，并且很便宜。亚马逊上也有卖的。
魔术搭扣把带外壳的树莓派固定在显示器后面。USB A转USB B短线链接了树莓派和显示器的USB hub。Micro USB线插入树莓派的供电接口然后另一端插入了显示器底部的一个USB口中。无线网卡插入树莓派上另一个USB口中。扬声器的音频线接到了树莓派的音频输出上。音频线长出来的部分用理线带绑好并固定到显示器的后面。

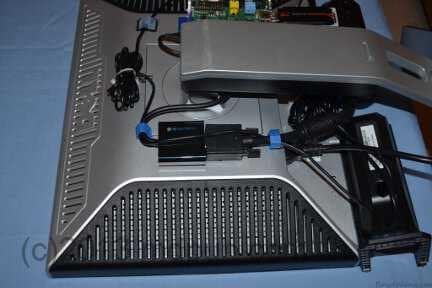

HDMI转VGA转换头接到树莓派上然后用几个魔术搭扣固定在显示器背部。VGA短线连接显示器和转换头的另一端。
USB供电的扬声器也使用了许多强力的魔术搭扣固定在了显示器底部。我想使它们保持在固定位置这样我就不用见到那一堆错综复杂的线缆了。扬声器的电源线接到了显示器底部剩余的USB口上。音频线接到树莓派的音频输出上。长出来的部分用理线带绑好粘到显示器背面。这是我处理长出来的线的一种方法。如果更极端一些，我会使用烙铁来缩短线的长度。
我买了一个便宜的无线键鼠套装，这样又减少了两根线。我在当地的一个”大盒子”式的商店仅仅花了25美元就买到了它们。
键盘鼠标的蓝牙适配器插到了显示器侧面的USB口上。侧面剩下的一个USB口可以用来插其他USB设备例如U盘。
嗯，就是这样了。这比我刚开始那一团糟整洁多啦。仅仅只有一根电源线，没有纠缠的线团。显示器的开关键控制了整个系统的开关。这使得在树莓派上工作和实验更方便一些。它也非常容易搬运。我可以把它从我的家庭办公室里搬到我的卧室，搬到我的工作地点，或者其他我想尝试的新地方。
请保持关注，未来将会有更多的树莓派项目的。
